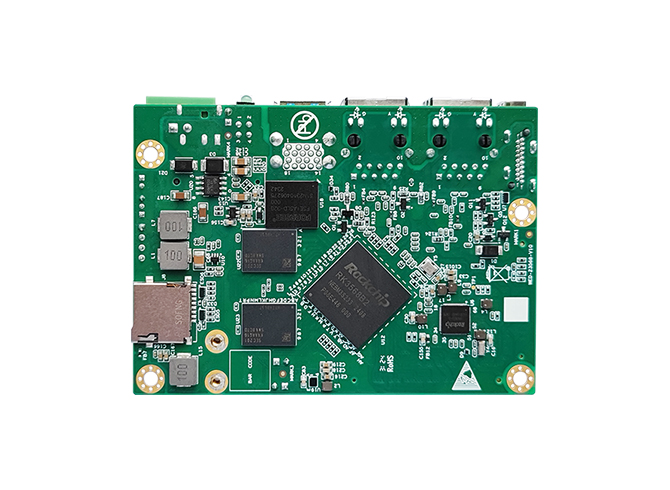

WED-23568

◐ 高性能4核ARM处理器，4核Cortex-A55

◐ NPU算力高达1 TOPS

◐ 最高支持8GB内存

◐ 2路千兆网口，10/100/1000Mbps自适应

◐ 外置2路USB 3.0

◐ 1路HDMI 2.1，最高支持4K @60Hz

◐ 集成高速扩展连接器，支持多路接口扩展功能

◐ 支持工业级宽温设计（-40~85℃）

◐ 设计紧凑，体积小巧

Order

IntroduceModelSizeTechnical

高性能2.5吋ARM主板，基于瑞芯微RK3568处理器开发，4核Cortex-A55，主频最高达2.0GHz，集成的NPU可提供高达1 Tops的AI算力；最高支持8GB内存；支持2路千兆网口（10/100/1000Mbps自适应），2路USB 3.0，1路HDMI 2.1（最高支持4K @60Hz），集成高速扩展连接器，支持多路接口扩展功能；支持工业级宽温设计（-40~85℃）设计紧凑；体积小巧。

产品型号		WED-23568	WED-23568I
处理器	SoC	RockChip RK3568	RockChip RK3568J
	CPU	4核心高性能ARM Cortex-A55处理器
		主频最高达2.0GHz
	NPU	高达1 TOPS @Int 8的AI算力
		支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet等主流架构模型
	GPU	ARM Mali-G52 2EE
		支持OpenGL ES 1.1/2.0/3.2，OpenCL 2.0，Vulkan 1.1；内嵌高性能2D加速硬件
	VPU	支持H.265/H.264视频编码，高达1080P @60fps
		支持H.265/H.264/VP9视频解码，最高4K @60fps
		支持 48M ISP，支持 HDR
内存	类型	DDR4
	容量	2/4/8GB
	集成方式	板贴
存储	eMMC	eMMC 5.1，8/16/32/64/128GB
	SSD	支持M.2 B-Key 2242 NVMe SSD
	TF卡	支持
显示	HDMI	1路HDMI，最高4K @60Hz
网络	以太网	2路千兆网口，10/100/1000 Mbps自适应
	4G/5G	支持4G/5G，支持Micro SIM卡
USB	USB	2路USB 3.0
串口	串口	1路Debug串口
扩展接口	M.2	1路M.2 B-key接口，支持NVMe硬盘或PCIe 4G/5G模块
	高速扩展连接器1 （80 Pin）	1路 MIPI CSI
		1路MIPI DSI/LVDS
		1路MIPI DSI
		1路eDP
	高速扩展连接器2 （60 Pin）	1路USB 3.0
		1路USB 2.0
		5路UART，TTL信号
		3路CAN
		17路GPIO
		4路I2C
		1路I2S
		4路ADC
		2路PWM
操作系统	OS	Linux、Android 12，鸿蒙等国产操作系统
电源	类型	DC
	输入电压	12-24V
环境	工作温度	-10～60℃	-40～85℃
	存储温度	-40～85℃
	工作湿度	10- 90% @ 40℃，无凝结
	存储湿度	0- 95% @ 60℃，无凝结
几何尺寸	外形尺寸	100.5mm×72mm
